型号：HK-GDW-150L
时间：2024-11-13
访问量：3597
- 3度温变试验箱性能指标：

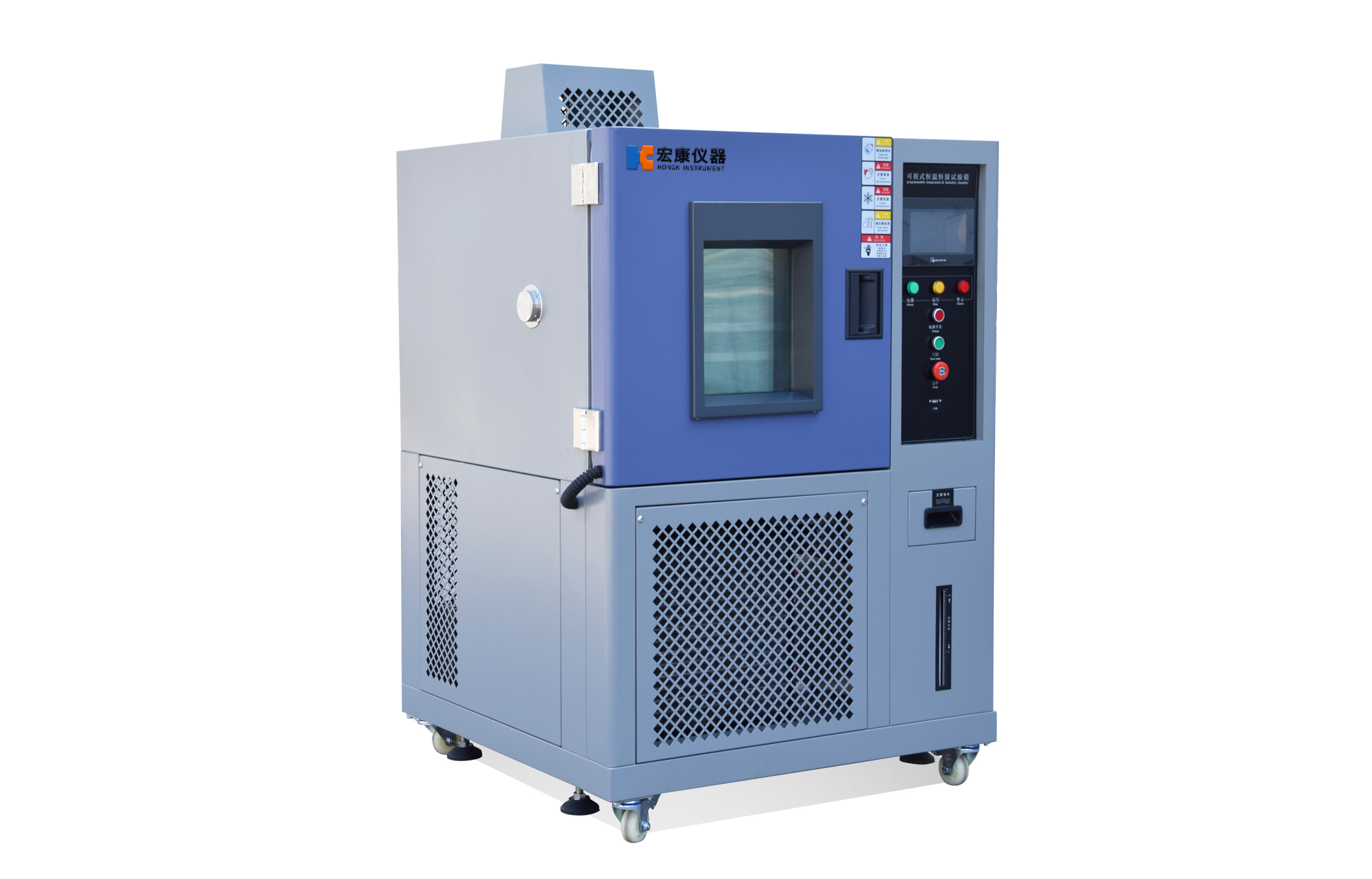

- 产品名称：温变试验箱
- 样品限制：
本试验设备禁止：
易燃、爆炸、易挥发性物质试样的试验及储存
腐蚀性物质试样的试验及储存
生物试样的试验或储存
强电磁发射源试样的试验及储存
-
- 容积和尺寸：
3.1标称内容积(L)：150L
3.2标称内箱尺寸（mm）：W500×H600×D500
3.3 外箱尺寸（mm）: W 1100×H1680×D1180
3.3 观察窗可视范围（mm）：W 380×H 400 数量： 1个
3.4 引线孔（mm）：φ50 数量：1个或2个
-
- 性能：
4.1 测试环境条件：
设备四周气流畅通，无高浓度粉尘，无腐蚀性或易燃易爆性气体
环境温度： 5～35℃
相对湿度≤85%RH
4.2测试方法：
4.2.1 温度范围：－40℃～+150℃
4.2.2 温度波动度：±0.5℃
4.2.3 温度偏差：±2.0℃
温度均匀度：≤2.0℃
4.2.4 温度变化速率：
4.2.4.1升温速率: 0-70℃/3度每分钟（负载：空载。）
4.2.4.2降温速率: 0-负40℃/3度每分钟（负载：空载。）
4.2.5 湿度范围：20～98%RH (+20℃~+85℃)（参照下图所示温湿度可控制范围）
4.2.6 相对湿度偏差：
±3.0%RH（湿度 ＞ 75%RH）
±5.0%RH（湿度 ≤ 75%RH）
以上指标均为箱内无试样负载情况下测试（有特殊说明者除外）。
4.2.7 满足试验标准：
GB/T2423.1-2001 试验A：低温试验方法
GB/T2423.2-2001 试验B：高温试验方法
GB/T2423.3-1993 试验Ca: 恒定湿热试验
GJB150.3-1986 高温试验
GJB150.4-1986 低温试验
二、功能介绍：
- 结构特征：
1.1 保温围护结构：
外壁：高级钢板烤漆，板厚2.0mm
内壁：进口SUS304, 不锈钢板1.5mm
绝热材料：硬质PU发泡+玻璃纤维(≥85℃高温时增用)
1.2 空气调节通道：
风机、加热器、蒸发器（兼除湿器）、排水装置、加湿器、干烧防止器、湿球温度传感器、湿球水槽
1.3 试验室体标准配置：
1.3.1 气压平衡装置
1.4 大门：
1.4.1 单开门
1.4.2 门上配电热防结露中空玻璃观测窗
1.4.3 门框备防结露电热装置
1.4.4备室内照明灯
1.5 控制面板（在配电控制柜上）：
温（湿）度控制显示屏、操作按钮、超温保护设定装置、排水开关（仅湿热型）、照明灯开关
1.6 机械室：
机械室含：制冷机组、接排水装置、风机、配电控制柜、加湿和测湿用水控制装置
1.7 配电控制柜：
散热风机、蜂鸣器、配电板、USB数据拷贝端口,RS232通讯接口,总电源漏电断路器
1.8 加热器：
1.8.1 加热器材质：镍铬合金电热丝式
1.8.2 加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）
1.9加湿器：(此设备无湿度)
1.9.1 加湿方法：水盆加热
1.9.2 加湿器村质：不锈钢铠装
1.9.3 加湿器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）
1.9.4 加湿器装置：水位控制装置、加热器防干烧装置
1.10噪音：≤75dB(A声级)
- 制冷系统：
2.1 工作方式：风冷机械压缩单级制冷方式
2.2 制冷压缩机：活塞式压缩机
2.3 蒸发器：翅片式换热器（兼做除湿器）
2.4 节流装置：热力膨胀阀、毛细管
2.5 蒸发冷凝器：钎焊板式换热器
2.6 制冷机控制方式：
2.6.1 控制系统PLC(可编程逻辑控制器)根据试验条件自动调节制冷机的运行工况
2.6.2 蒸发压力调节阀
2.6.3 压缩机回气冷却回路
2.6.4 能量调节回路
2.7 制冷剂：R404A（环保型）
2.8 其他：
2.8.1 主要部件均采用国际优质品牌产品
2.8.2 压缩机冷却风扇
- 电气控制系统：
1. 精度：温度：±0.3 ﹪F.S/
湿度：±1.5 %RH＋1digit。
2. 精度保证范围：－99.9~200.0℃/10.0~100.0 %RH。
3. 测定周期：0.6秒(温度、湿度各0.3秒)。
4. 程序组容量：250 PATTERN(组)/12500 STEP(段)。
5. STEP (段)时间：0～520H59M 可调。
6. 定值时间：0～999999H59M 可调。
7. 循环次数：每组程序可设1～32000次（小循环可设1～32000次）。
8. 入力：万能输入可选。
9. 主输出控制：SSR可选择。
10. 接点出力：RUN,HRUN,H1,T1～T7,K1,TS1～TS2,DW,UP,END,HIGHT,ERR等。
11. TROUBLE IN：全机报警动作相关处理信息及相关处理图片。
12. SENSOR OFFSET：全程6段线性调整。
13. PID ZONE设定 ： 温度：3分割
14. 温湿度：6分割 共9分割。
15. 曲线表示： PV实际值/SV设定值曲线可分别显示(0～8day可设定)。
16. 历史数据表示： PV实际值/SV设定值按采样周期记录保存。
注： 1. 曲线，历史数据可由USB按日期选择拷贝。
2. 按1秒采样，可记录保存110天数据。
17. 时间表示：年/月/日/时刻。
18. 试验名称登录：可任意登录250组中英文试验名称。
19. 通信机能：附标准RS-232界面或因特网联机界面（需订货时注明）。
20. LCD背光灯：背光灯保护0~99分可设。
21. 有效表示范围：全真彩 87(H)×155(W)mm。
22. 存储器：资料记忆保存EEPROM(可保存10年以上)。
23. 附加功能：预约起动设定/运转预计结束时间表示/通电时间积算。
24. 外型尺寸：160(H)×265(W)×35(D)mm 。
25. 开孔尺寸： 151(H)×215(W)mm。
26. 电源： AC100~240V 50/60Hz
- 湿热系统供水
4.1外部水源供给：蒸馏水、纯水、去离子水均可（电阻率大于500Ω·m）（用户提供）
4.2内部供水方式：水泵提升
4.3储水装置：位于机械室正面
- 安全保护装置
5.1制冷系统：
5.1.1 压缩机超压
5.1.2 压缩机电机过热
5.1.3 压缩机电机过流
5.2加湿系统：
5.2.1加热管干烧
5.2.2 供水异常
5.2.3 排水异常
5.3试验室：
5.3.1可调式的超温保护
5.3.2 空气调节通道极限超温
5.3.3 风机电机过热
5.4其他：
5.4.1 总电源相序和缺相保护
5.4.2 漏电保护
5.4.3 负载短路保护
- 其他配置：
电源线缆：五芯（四芯电缆+保护接地线）电缆1条（2.5米长）
- 选购附件（功能）：下列的附件（功能）单独报价，需要在合同或技术协议上特别说明
7.1引线孔：引线孔有直径φ50mm、φ100mm规格，其位置及数量在箱体结构允许及不影响性能的条件下可按用户要求订制。
7.2集中监控软件：
7.2.1 用于远程集中监控，随软件（集中监控软件）配RS-485/RS-232转换器1个
7.2.2 软件使用环境：IBM PC兼容机，PⅡ以上CPU，128M以上存储器，简体中文Windows2000或简体中文WindowsXP操作系统
- 使用条件（由用户保证下列各项条件）：
8.1 场地：
8.1.1 地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘
8.1.2 附近没有强电磁辐射源
8.1.3 设备附近备有排水地漏（距离制冷机组2米以内）
8.1.4 场地地面承重能力：不小于500kg/m2
8.1.5 设备周围留有适当的维护空间
8.2 环境条件：
8.2.1 温度：5℃～35℃
8.2.2 相对湿度：≤ 85%RH
8.2.3气压：86～106kpa
8.3 电源：AC380V 三相四线+保护地线
8.3.1 电压允许波动范围：AC（1±10%）380V
8.3.2 频率允许波动范围：（1±1%）50Hz
8.3.3 保护地线接地电阻小于4Ω；TN-S方式供电或TT方式供电
8.3.4 要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立专门供本设备使用
8.3.5 电源容量： 5.5KVA
8.3.6最大电流：12A
8.3.7电流开关：50A
8.4 对储存环境的要求：
8.4.1 设备不工作时，环境的温度应保持+0～45℃以内
控制器规格
1. 精度： 温度：±0.3 ﹪F.S/ ＋1digit
湿度：±1.0 %RH＋1digit。
2. 分辨率： 温度：0.1
湿度：0.1
3. 精度保证范围：－99.9~200.0℃/10.0~100.0 %RH。
4. 客户资料输入功能：可自主输入使用单位、部门电话等信息。
5. 简易运行模式：开电简易设定即可运行。
6. 测定周期： 0.6秒(温度、湿度各0.3秒)。
7. 程序组容量 ：250 PATTERN(组)/12500 STEP(段)。
8. STEP (段)时间：0～520H59M 可调。
9. 定值时间： 0～999999H59M 可调。
10. 循环次数： 每组程序可设1～32000次（小循环可设1～32000次）。
11. 入力：万能输入可选。
12. 主输出控制：SSR、SCR可选择。
13. 接点出力：RUN,HRUN,H1,T1～T7,K1,TS1～TS2,DW,UP,END, ERR等。
14. 节能控制功能：全新冷媒需求量算法，有效降低冷热互耗，节约电力。
15. TROUBLE IN：全机开机自检报警动作相关处理信息及相关处理图片。
16. SENSOR OFFSET：全程9段线性调整。
17. PID ZONE设定：温度：6分割 温湿度：6分割 共12分割。
18. 曲线表示：PV实际值/SV设定值曲线可分别显示共4条真实曲线（与历史数据同步）。
19. 历史数据表示： PV实际值/SV设定值按采样周期记录保存。
注： 1. 曲线，历史数据可由USB按日期选择拷贝。
2. 按60秒采样，可记录保存120天数据及曲线。
20. 时间表示： 年/月/日/时刻。
21. 试验名称登录：可任意登录250组中英文试验名称。
22. 通信机能： 1. 标配USB界面下载曲线及数据。
2．标配R-232C计算机界面。
3. 因特网联机界面（需订货时注明）。
23. LCD背光灯： 背光灯保护0~99分可设，凭密码进入。
24. 有效表示范围：照片及全真彩7‘ 88(H)×155(W)mm。
25. 存储器：资料记忆保存EEPROM(可保存15年以上)。
26. 附加功能： 预约起动设定/运转预计结束时间表示/通电时间积算/程序结束规划等。
27. 维护便利：维护方便，更换相应PCB板或更新程序即可，周期短，
一般1～3天内可以完成。
28. 开孔尺寸：151(H)×215(W)mm。
29. 电源：AC380V 50/60Hz 8.5KVA。
控制器优势
设备有如下特点：
- 控制器运算采用模糊算法，最新技术控制，合理调节冷冻，使之达到最佳效果；7″TFT真彩LCD触摸屏，比ESPEC的6.4″屏更大；
- 控制器界面操作更方便，运行更可靠；
- 控制制冷系统采用冷量需求算法，能合理有效地利用制冷量，有效减少冷热互耗，从而达到控制稳定及节能功效。
- 温湿度控制采用耦合PID控制，可以有效防止控制湿度值暴走，不但能做湿热恒定，还能很好实现交变湿热功能；
- 制冷系统压缩机采用法国泰康或德国比泽尔，运行噪声更低，性能更优越；
- 以一秒钟的采样计算，可保证110天的实时曲线采样和历史数据的存贮。可以由3秒钟到一小时，任意设定取样速率。
- 99999个小时的超长定值时间
- 540小时59分钟的程序段设定时间
- 带USB界面，可连接计算机和连入公司局域网。
材 质 表（线性参考表）
|
主要零部件品牌 |
|
|
制冷系统 制冷压缩机 储液器 压力继电器 风冷冷凝器 蒸发压力调节阀 膨胀阀 干燥过滤器 电磁阀 止回阀 蒸发器 能量调节阀 |
法国泰康。 默西哥艾默生 丹麦DANFOSS 中国台湾中力 科威力 定制产品 丹麦DANFOSS 丹麦DANFOSS 或 SPORLAN 丹麦DANFOSS 日本路宫 丹麦DANFOSS 广州中力 定制产品 丹麦DANFOSS 或 美国SPORLAN |
|
电气系统 控制器 PLC 空气开关 接触器 热继电器 小型继电器 相序继电器 时间继电器 固态继电器 |
有自主产权,硬件中国台湾(台通控) 中国台湾 韩国LG 韩国LG 德国施耐德 德国施耐德 中国台湾CKC 中国台湾CKC 中国台湾阳明 |
注：如有更改材料，不另行通知，或双方协议为准
