型号：HK-WD-2A
时间：2024-11-13
访问量：4740

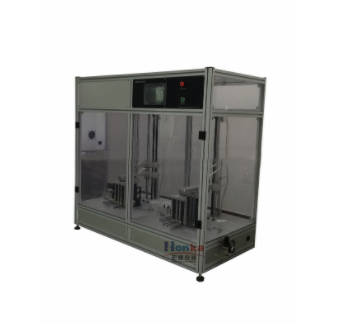

一、全封闭微跌落试验机介绍：本机适用于平板电脑、手机、电话机听筒、对讲机、MP3、CD、电子词典等小型电子消费类产品作重复跌落测试。
二、原理: 升降电机带动上夹具（气手指）下降将手机夹住，上升，松开气手指，测试样品成自由跌落运动，此时双动气缸伸缩将手机推至上夹具能夹住之位置，升降电机带动上夹具（气手指）下降将手机夹住，上升，桦开气手指，测试样品成自由跌落运动，如此反复直至设定次数。
三、特点：
触摸屏人机界面操作，直观精准；
可设定高度和次数,自动停止；
跌落表面材料：铝，厚度为12mm。跌落处采用六个复位气缸；
提示功能：能设定按键次数定值，可自动停止测试；
采用日本步进电机,SMC气缸作为手机提起、跌落驱动源，配以精密双动气缸作归位动作，耐久使用；能实现手机等产品反复跌落，以检测产品由一定高度落下之耐冲击性；
由于采用气动元件及专制控制方式，极大地提升测试速度和一致性；可编程控制器作动作程控；独立计数，到达设定次数自动停止测试；
四、技术参数：
|
产品型号 |
HK-WD-2A |
|
同时跌落手机 |
2台 |
|
允许试件重量 |
2kg(max) |
|
跌落最大尺寸 |
250X150mm |
|
跌落高度 |
60-150ｍｍ |
|
测试速度范围 |
6～20次/min |
|
PLC控制器及触摸屏 |
1套 |
|
机器尺寸 |
W820*H1350*D570mm |
|
机器重量 |
约90kg |
|
气源 |
≥0.5Mpa |
|
电源 |
AC 220V 或指定 |
|
备注 |
制作部分电气与主体为一体式 |
五、主要配置：
|
昆仑触摸屏 |
1个 |
|
三菱PLC |
1个 |
|
日本山社上升、下降电机 |
1套 |
|
SMC夹持推进气缸，复位气缸 |
2-4个 |
|
机械手指 |
4个 |
微跌落试验机使用注意事项：
本设备是试验测试设备：请不要将本设备用于规定试验及料以外的目的;
请完善安装环境：请置于室温下、湿度低的场所。（80%以下无结露）、灰尘和尘埃少的场所;
请按要求安装试验材料：按要求安装试验材料，否则可能出现不可预期故障。
进行配线和维护作业时，请务必关闭电源：为了防止在作业过程中机器失去控制而导致事故和触电，请在进行作业前，务必先关闭电源;
电源：原则上配电方式采用三相380V电源;
电源线：请务必使用随设备提供的电源线。发现电源线和电源插头有异常情况时，请与本公司。同我公司服务人员进行更换或指导更换;
保险丝：为了防止火灾和内部电路的破损等，请不要用规定以外的保险丝。更换
保险丝时，请使用与原设备相同型号和形状的保险丝;
特别警告：警告应注意所执行的应用、或条件均具有很高的危险性，可能导致人员受伤或甚至死亡。为了防止意外伤害或死亡发生，在搬移和使用设备时，请务
必先观察清楚，然后再进行动作;
操作规范:
1、接线:将随机附带之电源线接入三相电源并接地,将控制箱与试验机亦用随机所带之连接线按插头适配情况接好,并试运行上升/下降命令.（若试运行时出现按上升
键却向下运行或按下降键却运行上升之情况,只需在电源处调换相数即可;
2、跌落高度调整：打开主机电源,设定试验所需高度（方法如下）,按上升键使之达到所设高度;若在中途停止,则必须使之达到设定高度后才可以执行反向运行命令;
3、将被测物体放于工作台面，然后用固定杆加以固定;
4、按上升键使被测物体提升至设定高度;
5、按跌落键使工作台面瞬间脱离被测物体，被测物体做自由跌落运动;
6、按复位键使工作台恢复工作状态;
7、若重复试验,则重复上述步骤;
8、试验完后：按降低键使工作台面运作至低位置关闭电源键。
维修保养：
1.每次测试完毕，须把跌落臂落下，以免长时间复位的跌落臂把弹簧拉变形，影响测试效果，每次跌落前请先复位置电机停止转动后方可按跌落键;
2.新机到厂安装完成后，须在滑动圆杆处加适当低浓度机油，严禁加入防锈油或高浓度机油及积压种带有腐蚀性油类）。
3.如果上油处时间长了有过多灰尘请将机器降到低部，擦试完以前的机油，再重机上油;
4.跌落机属冲击力机械性设备，新机使用过于500次以上时，须把各螺丝紧固一以，以免发生故障;
5.升降轴及链条需定期加润滑油;
6.齿轮减速箱每半年换输油一次;
7.非工作时应切断所有电源，保证升降轴的清洁;
8.非操作人员不得任意操作本机;
