型号：HK-LQT-150
时间：2024-11-26
访问量：8828
一、钢球跌落试验机用途：

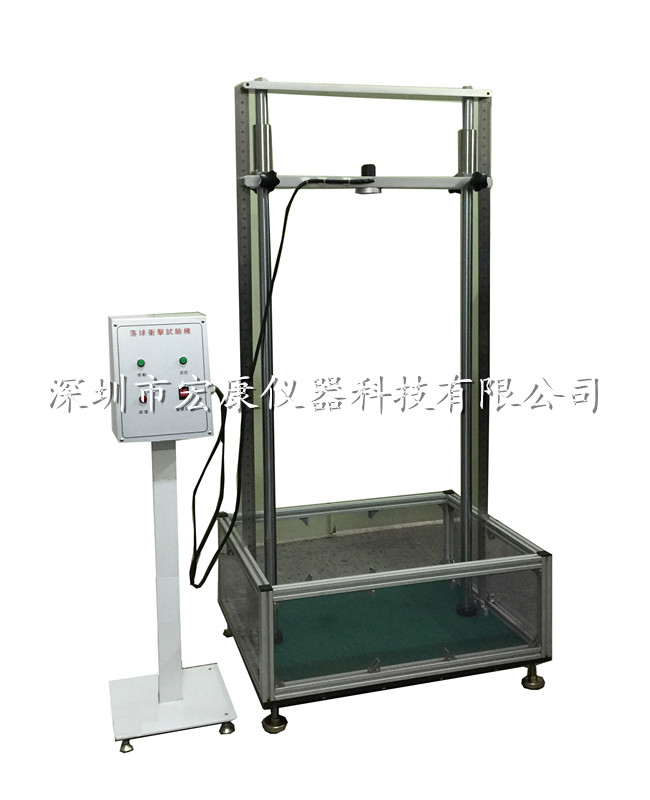

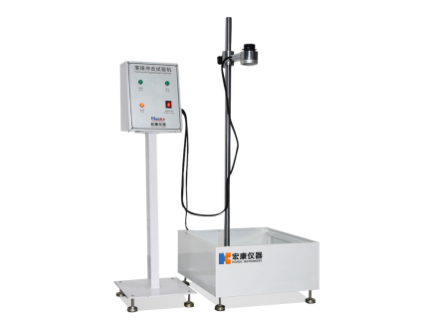

本机适用于镜片、塑胶、陶瓷、压克力、玻璃纤维等材料冲击之坚牢度,采用直流电磁控制方式，将钢球置于电磁吸盘下钢球自动被吸上，通过红外线描准装置准确对位；按下跌落键，吸盘瞬间释放钢球，钢球将作自由落体试验，精准冲击试件表面;跌落高度可作上下调整，并附有高度标尺，可得知部品跌落高度。
二、技术参数：
|
钢球重量 |
22g.32g.56g.64g. 90 g.110 g ,如需其他重量可选配 |
|
跌落高度 |
20~1500mm |
|
跌落高度标尺 |
最小指示1cm |
|
机台尺寸 |
500 x 500 x 1600mm |
|
机台重量 |
43kg |
|
工作电压 |
220V,50HZ 100W |
|
电磁铁中空 |
红外定位在顶端,正对空轴心，红外线自动对点 |
三、配置:
|
项目 |
品名 |
规格 |
产地及品牌 |
|
1 |
控制器 |
精密开关控制 |
YJ |
|
2 |
电磁铁 |
HONGKANG |
订制 |
|
3 |
继电器 |
24V |
施耐德 |
|
4 |
电源 |
24V |
|
|
5 |
箱体 |
电喷烤漆 |
深圳 |
|
6 |
钢球 |
22g.32g.56g.64g. 90 g.110 g |
|
|
7 |
材料固定夹具 |
1个 |
HONGKANG |
|
8 |
电源线 |
1条 |
|
钢球跌落试验机采用直流电磁控制方式，将钢球置于电磁吸盘下钢球自动被吸上，按下跌落键，吸盘瞬间释放钢球，钢球将作自由落体试验，冲击试件表面。跌落高度可作上下调整，并附有 高度标尺，可得知部品跌落高度。
同时适用于硅橡胶类按键作疲劳测试;具有速度可调，次数任一设定及同时测试数个产品(每个产品均可多点测试)，到达次数或掉电停机后保持数据。另每个按键可以设定不同压力及不同高度。
同时采用每个打击头分开控制,设计更为人性化,能满足客户不同的测试需求。
结构：
主柱采用特殊钢材定做，经外圆磨加工、外表镀铬、坚固耐用且生锈
特殊定制链条
真正完成面、棱、角跌落试验
电动复位、电控跌落及电动升降装置，使用方便
保证货物托架与包装试件的自由分离，实现包装试件的自由跌落，冲击振动小，稳定可靠
配置数显高度显示仪及采用译码器进行高度跟踪，从而能地给出产品跌落高度
与预设跌落高度误差不超过2%或10mm
钢球跌落试验机的使用方法
1、垂直冲击
选择前面的夹具，将其移动到适当位置，锁紧夹具。
将试样放在夹具中心的正下方。
调动升降螺母，使钢球下端离试样表面距离为1300mm.
断电电源，使其自由下落，冲击试验完成。
2.摆冲击（钢球线长L：1300mm）
将样品靠边的中间位置放置。
将前面的夹具移动到样品侧面适当位置，锁紧夹具。
装后面的夹具移到大位置，并装夹具锁紧。
调动升降螺母，使钢球下端离试样侧面待冲击点距离为1300mm.
断电电源，使其自由下落，冲击试验完成。
注意事项
1.每次测试完毕，须把跌落臂落下，以免长时间复位的跌落臂把弹簧拉变形，影响测试效果，每次跌落前请先复位置电机停止转动后方可按跌落键;
2.新机到厂安装完成后，须在滑动圆杆处加适当低浓度机油，严禁加入防锈油或高浓度机油及积压种带有腐蚀性油类)。
3.如果上油处时间长了有过多灰尘请将机器降到低部，擦试完以前的机油，再重新上油;
5.试验机的升降轴及链条需定期加润滑油。
6.齿轮减速箱每半年换输油一次。
7.非工作时应切断所有电源，保证升降轴的清洁。
8.非专业人员不得胡乱操作本机
应用：
适用于手机镜片、塑胶、陶瓷、亚克力、玻璃纤维等材料冲击之坚牢度及耐冲击性，采用直流电磁控制方式，将钢球置于电磁吸盘下钢球自动被吸上，通过红外线瞄准装置准确对位，按下跌落键，吸盘瞬间释放钢球，钢球将作自由落体实验，精准冲击试件表面，由防二次跌落装置进行拦截，跌落高度可由触摸屏设定调整，并附有高度仪，可得知产品跌落高度。
