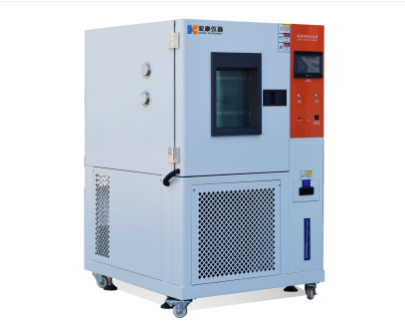

型号：HK-GDW-150
时间：2024-11-13
访问量：7362
一、技术标准：
提供各产业零件、主要配件、半成品如：电子零件、汽车零件、笔记本计算机等…可靠度及温湿度环境测试，按GB10586-89湿热试验箱技术条件设计制作，符合GB/T2423.1-93电工电子产品试验规程，低温试验方法； GB/T2423.2-89电工电子产品试验规程，高温试验方法； GB/T2423.3-89电工电子产品试验规程，恒定湿热试验方法及GB/T2423.4-89交变湿热试验。应用于通讯电子、电工电器、汽车、摩托车配件及其它产品部件进行摸拟环境测试
二、设备特点：
1．造型设计：圆弧造型及雾面线条处理，高质感外观，并采用平面无反作用把手，操作容易，安全可靠。明亮、视野宽广的大型长方形观测窗，采用荧光灯保持箱内明亮，且利用发热体内嵌式玻璃，无须雨刷除雾，随时保持清晰的观测试验箱内的状况。
2．加湿系统管路与控制电路分离:加湿系统管路与电源、控制器、电路板分离，可避免因管路漏水而影响电路，提高安全性。
3．测试用电源接线座及时间信号座均内崁于箱体左侧面的下部（额定电流2A）。
4．简便自动供水装置：供水箱置于试验箱体前方的下部，便于补充供水（容量约为20L）。
三、设备技术参数：
|
型号 |
HK-GDW-80 |
HK-GDW-100 |
HK-GDW-150 |
||
|
工作室尺寸:mm(W*H*D) |
400×500×400 |
400X500X500 |
500×600×750 |
||
|
外型尺寸 :mm(W*H*D) |
1030×1020×1470 |
1030X1020X1470 |
1280×1950×1380 |
||
|
技术 |
温度范围 |
-20 ℃ (B 型)、 -40 ℃ （C 型）、 -60 ℃ （D 型）、 -70 ℃ （E 型）~ +130 ℃ (+150 ℃ ) |
|||
|
温度均匀度 |
≤ 2 |
||||
|
温度波动度 |
± 0.5 ℃ |
||||
|
升降温速率 |
0.7 ～ 1 ℃ /min (3 ℃ /min 、 5 ℃ /min 、 10 ℃ /min) |
||||
|
配置 |
保温材料 |
玻璃纤维棉 / 硬质聚胺脂发泡 |
|||
|
冷却器 |
多级膜片式蒸发器 |
||||
|
空气循环 |
单循环、加长轴、不锈钢离心风叶 |
||||
|
制冷方式 |
单元制冷方式 / 双元 ( 复叠 ) 制冷方式 |
||||
|
压缩机 |
法国“泰康”全封闭制冷压缩机 |
||||
|
控制 |
控制仪 |
进口韩国液晶触摸屏控制仪 |
|||
|
传感器 |
PT100 铂金电阻 |
||||
|
安保装置 |
漏电保护、缺水保护、超温保护、快速保险丝、压缩机过压保护 |
||||
|
标准配置 |
内热式中空玻璃观察窗： 250X300(mm) 一个 , 测试孔￠ 50mm 一个，样品架 2 付，照明灯一只 |
||||
|
电源 |
220V · 50Hz/380V · 50Hz |
||||
|
|
|||||
高低温箱的安全操作规程
1、本设备仅适合高温+150℃，低温0/-20/-40/60/70℃范围内的产品试验。
2、本设备用于电子设备的高低温实验，禁止易燃、易爆、易挥发、有毒、有放射性及腐蚀性物质等危化品的实验。
3、使用实验箱前应先确认供电线缆无破损，垫脚支撑牢靠。然后合上电闸，打开电源总开关，设置实验参数。
4、开机前应确认加湿水箱中的水位在1/3至2/3处。如水位低添加纯净水。必须使用蒸馏水或纯净水，添加自来水会影响循环泵寿命。加湿水箱内的水应每隔一一个月更换一次并清洗水箱和实验箱内的湿度巾。
5、放置试样时试样之间应避免挤压碰撞，需要时应使用固定件将试样固定到箱内搁板上。需要引出到箱外的电缆线应尽量采用柔软线径小的导线，引线后塞牢橡胶塞。
6、箱内后壁上方为出风口，不可遮挡该出风口，否则会造成箱内冷热不均影响实验。
7、实验过程中，如需观察箱内状况，可打开实验箱照明灯，但不建议长时间开灯。
8、实验结束后，应先将实验箱内温度调整到室温，正常停机后再打开箱门。实验箱内温度0C以下或40"C以上时，应避免打开箱门，否则易造成箱内蒸发器等部位结霜结冰损坏机器或高温蒸汽溢出造成烫伤。
9、实验过程中，如非必要严禁打开实验箱门，否则可能会引起人身伤害、系统误动作甚至损坏实验箱。紧急情况需要立即打开箱门时，应先停机断电，操作人员站在箱门背后操作，无关人员远离，避免箱内高低温蒸汽溢出伤人。
10、实验结束后应及时取出试样，打扫整理箱体内部，避免遗漏物品。实验箱内不得储存试样或物品。
11、设备长期不使用时应断开空气开关，清空加湿水箱中的水，并让实验箱箱内湿气散去，关闭箱门时确认箱内干燥。
